Vertikal Sandwich Busway

Produktplassering: En effektiv kraftoverføringsløsning skreddersydd for vertikale kraftdistribusjonsscenarier

Qingdao Fenghua Electric Vertical Sandwich Busway er en høystrøms kraftdistribusjonsløsning som er omhyggelig laget for scenarier som kraftdistribusjonssjakter i høyhus og vertikal kraftoverføring i industrianlegg. Ved å integrere en "sandwich" kompakt stablestruktur med et design optimalisert for vertikal installasjon, oppnår produktet flere gjennombrudd innen plassutnyttelse, kraftoverføringseffektivitet, sikkerhet og stabilitet, og etablerer seg som et førsteklasses valg for vertikal kraftdistribusjon i moderne arkitektoniske og industrielle omgivelser.

Tekniske parametere

Kjerneteknologier: Ytelsesgjennombrudd i vertikale miljøer

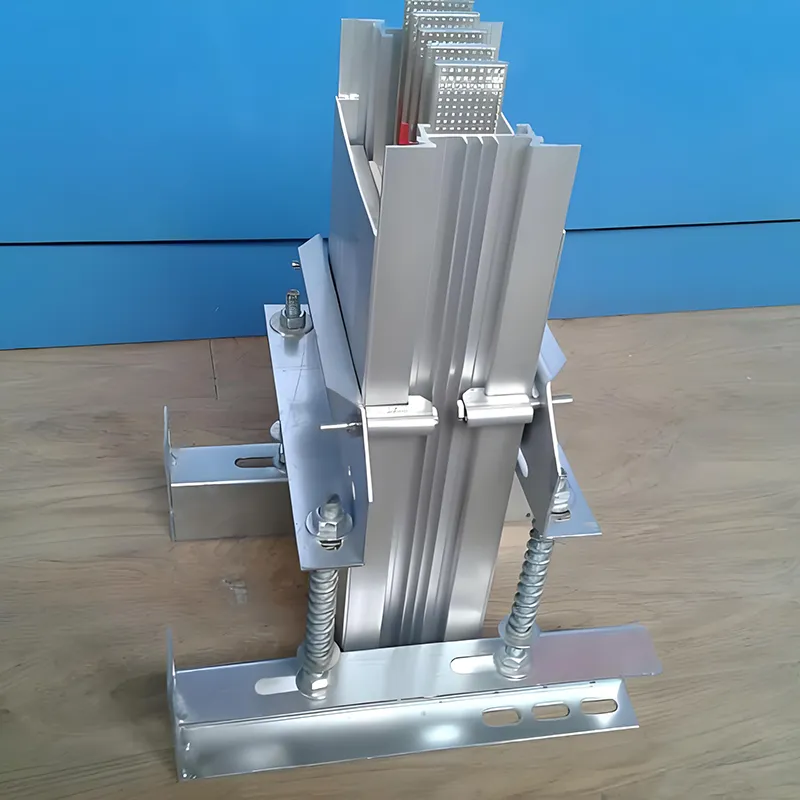

1. Tilpasset "Sandwich"-stablestruktur: En kompakt design tilpasset vertikale rom

Produktet bruker en "sandwich"-struktur med gapfri, tett stabling av trefaseledere. Lederne er direkte isolert fra hverandre ved hjelp av høyytelses dielektriske materialer, og eliminerer dermed luftspalter mellom fasene. Spesielt optimalisert for vertikale installasjonsscenarier, har arrangementet av ledere og kabinettstrukturen blitt raffinert for å redusere det totale volumet med over 30 % sammenlignet med tradisjonelle bussveisystemer. Denne designen gir en perfekt passform innenfor de begrensede områdene til kraftdistribusjonsaksler, og muliggjør maksimal strømbærende kapasitet innenfor begrensede vertikale kanaler^.

2. Kobberledere med høy renhet: sikrer effektivitet i vertikal kraftoverføring

T2-klasse elektrolytisk kobber med en renhet på ≥99,95 % er valgt som ledermateriale. Ved 20°C er resistiviteten så lav som 0,01777 Ω·mm²/m, og ledningsevnen overstiger 98 %. I vertikale kraftoverføringsscenarier minimerer denne lavmotstandskarakteristikken effektivt spenningsfallet over lange avstander, og sikrer stabile forsyningsspenninger over hver etasje i et høyhus. Lederoverflatene kan eventuelt behandles med tinn- eller sølvbelegg for å øke korrosjonsmotstanden, og sikre at lav kontaktmotstand opprettholdes på lang sikt – selv i fuktige kraftfordelingsakselmiljøer – og dermed eliminere potensielle overopphetingsfarer.

3. Integrert vertikalt varmeavledningssystem: Løser utfordringen med temperaturstigning over lange avstander

For å løse problemet med varme som har en tendens til å samle seg oppover under vertikal installasjon, bruker systemet en tre-trinns vertikal varmespredningsvei: "Leder – Isolasjonslag – Metallkapsling." Kabinettet er laget av ekstrudert aluminium-magnesiumlegering, med integrerte langsgående varmeavledningsfinner på overflaten. Sammenlignet med standard stålkapslinger, øker denne utformingen varmeavledningsoverflaten med 35 % og øker den termiske ledningsevneeffektiviteten fem ganger. Ved en omgivelsestemperatur på 40°C forblir temperaturøkningen til tilkoblingsklemmene ≤60K, mens den for metallhuset forblir ≤30K—tall langt under industristandarder—og dermed sikre stabil drift under langdistanse vertikal kraftoverføring.

4. Sikkerhetsdesign mot "skorsteinseffekten": Etablering av en robust vertikal brannbarriere

Den "sandwich" gapless strukturen eliminerer fullstendig kontinuerlige luftkanaler; i tilfelle brann forhindres varm luftstrøm i å spre seg raskt oppover gjennom busveisystemet. Dette eliminerer effektivt "skorsteinseffekten" ved kilden og har bestått testing av autoritative nasjonale brannsikkerhetsbyråer. Videre er en brannsikker variant tilgjengelig som ekstrautstyr; Ved å bruke et komposittisolasjonslag av glimmertape og keramifiserende silikongummi, kan denne versjonen opprettholde strømforsyningen i over 180 minutter ved ekstreme temperaturer på 960°C, og dermed oppfylle de strenge kravene til brannsikkerhetskretser i høyhus.

Eksklusive funksjoner for vertikal installasjon

1. Modulært vertikalt tilkoblingssystem

Systemet har fabrikkprefabrikerte standardenheter, og bruker to-endede momentkontrollerte bolter og skivefjærer for tilkoblinger på stedet. Denne utformingen tillater en justering av ±4 mm installasjonstoleranse, og tilpasser effektivt presisjonsavvik som er iboende i vertikale installasjoner. Installasjonstid per segment er ≤10 minutter; sammenlignet med tradisjonelle kabler er konstruksjonseffektiviteten forbedret med over 60 %.

2. Layered Plug-in Design: Dekker fleksibelt gulvspesifikke strømbehov

Avtaksuttak kan åpnes i alle vertikale posisjoner langs samleskinnekanalen. Uttaksenhetene støtter hot-plugging (innsetting og fjerning under strømførende forhold), og sikrer en "jord-først, jord-sist"-tilkoblingssekvens for å eliminere risikoen for elektrisk lysbue. Hver etasje kan fleksibelt konfigurere avtaksenheter basert på spesifikke strømkrav uten behov for omkobling av hele samleskinnesegmenter – perfekt tilpasset gulvlayoutjusteringer og kapasitetsutvidelsesbehov som er typiske for høyhus.

3. Anti-dråpe og seismisk forsterkning

Spesielt designet for vertikale installasjonsscenarier, er systemet utstyrt med dedikerte anti-fall-braketter og seismiske forsterkningskomponenter som er i stand til å motstå jordskjelvpåvirkninger med styrke 8, og sikrer dermed den strukturelle stabiliteten til samleskinnekanalen under ekstreme driftsforhold. Brakettavstand kan justeres fleksibelt i henhold til krav til gulvhøyde: ≤3m for rette seksjoner og ≤1,5m for hjørneseksjoner.

Applikasjonsscenarier

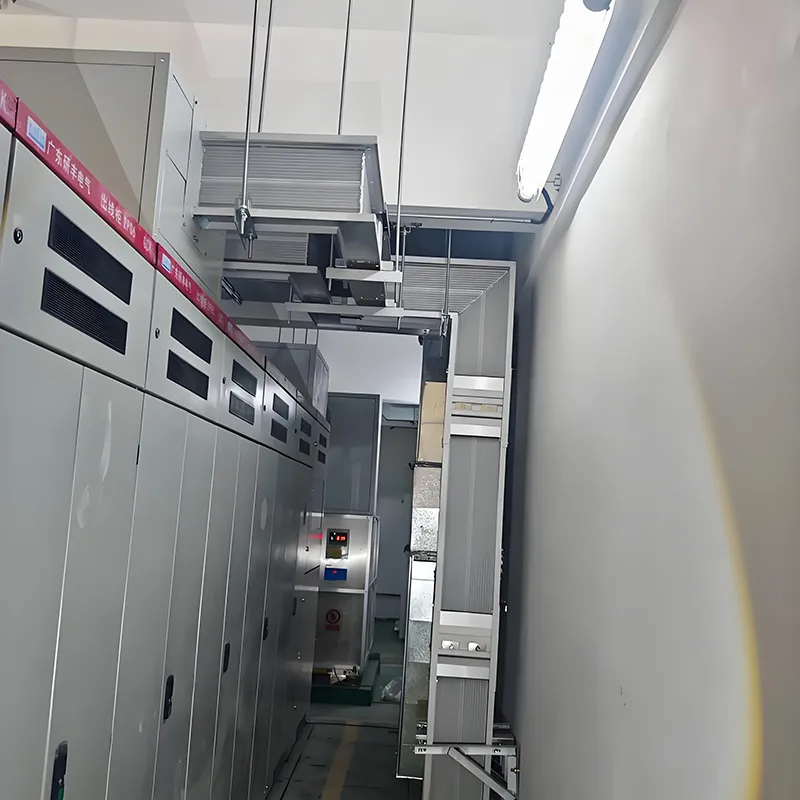

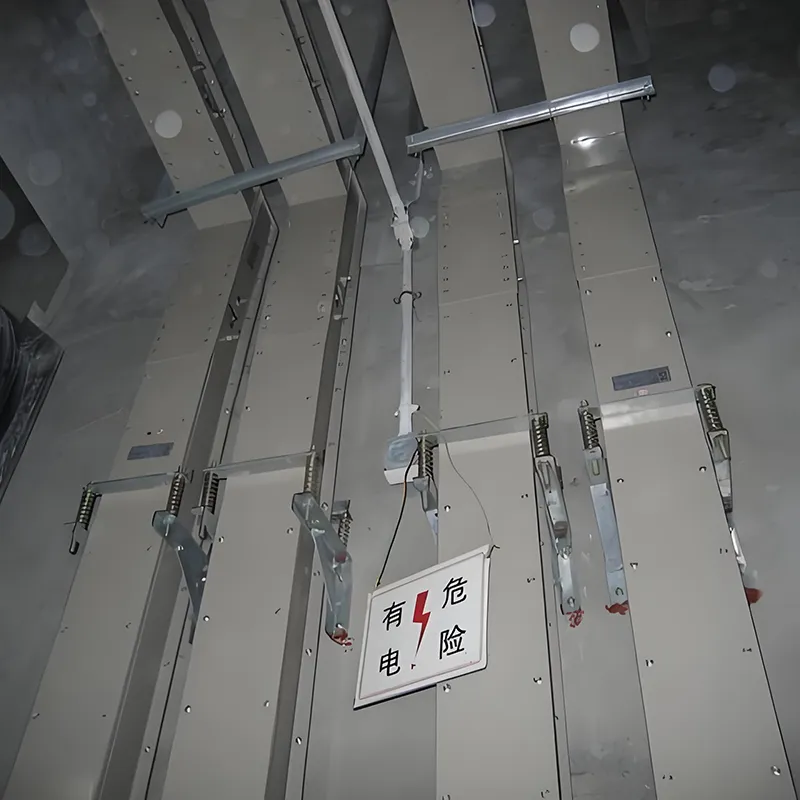

1. Kraftfordelingssjakter i høyhus

Vertikalt rutet innenfor kraftfordelingssjakter, fungerer systemet som en erstatning for tradisjonelle kabler. For den samme nåværende kapasiteten opptar den bare en tredjedel av plassen som kreves av kabler, og løser effektivt det kritiske problemet med begrenset plass i høye kraftdistribusjonssjakter. Den fullstendig lukkede strukturen eliminerer farer som gnagerangrep og brannrisiko, og forbedrer dermed den generelle sikkerheten til bygningens strømfordelingssystem.

2. Vertikal kraftoverføring i industrianlegg

Gir vertikal ryggradsstrømforsyning for storskala utstyr og automatiserte produksjonslinjer innenfor industrianlegg med flere etasjer. Dens høye strømførende tetthet er ideell for konsentrerte utstyrsoppsett, mens dens modulære utvidelsesmuligheter støtter fleksible justeringer av produksjonslinjer.

3. Spesialiserte vertikale miljøer

Vanntette støpeharpiksprodukter er egnet for vertikal kraftoverføring i fuktige og korrosive miljøer – slik som underjordiske verktøytunneler og jernbanetransportsystemer. Brannbestandige produkter kan brukes i vertikale kraftdistribusjonsscenarier med strenge brannsikkerhetskrav, slik som de som finnes i petrokjemisk industri og kjernekraftindustri.

Kundeverdi

Qingdao Fenghua Electric Appliance Manufacturing Co., Ltd. ligger i den vakre kystbyen Qingdao, innenfor West Coast New Area. Selskapet ble etablert i 2005, og er en ledende produsent som spesialiserer seg på elektriske produkter, inkludert kabelbakker, samleskinnekanalsystemer og strømfordelingsskap. Vårt datterselskap, Qingdao Fenghua Electric Co., Ltd., opererer i en komplementær rolle til vårt morselskap, og etablerer samlet en omfattende produktmatrise som spenner over hele spekteret av kraftdistribusjonsutstyr. De siste årene har selskapet opprettholdt en fast forpliktelse til innovasjon, og oppnådd bemerkelsesverdige resultater innen energisparing og forbruksreduksjon. Flere av produktene våre – for eksempel selvlåsende kabelbakker og kobber-aluminium komposittbussduker – har høstet anerkjennelse fra markedet for sin høye merverdi og avanserte teknologiske innhold. Videre har vi omfattende testrapporter og obligatoriske sertifiseringssertifikater som dekker et bredt spekter av busduct-spesifikasjoner, noe som gjør oss i stand til å tilfredsstille de mangfoldige og mangefasetterte behovene til våre kunder.

Ved å velge Qingdao Fenghua Electrics Vertical Sandwich Busway, drar du nytte av:

• Plassoptimalisering: Vertikal plassutnyttelse er tredoblet, noe som gjør den perfekt egnet for de trange miljøene som er typiske for kraftfordelingssjakter.

• Energieffektivitet: Med kobberledere med lav motstand og en strukturell design med lav reaktans, reduserer den kraftdistribusjonstap med 10 % til 20 % årlig.

• Sikkerhet og pålitelighet: Med en anti-"skorsteinseffekt"-design sammen med flere lag med beskyttelse, etablerer den en robust vertikal brannbarriere.

• Fleksibel tilpasningsevne: Med et lagdelt plug-in-grensesnitt og modulære installasjonsmuligheter, imøtekommer den fremtidige gulvlayoutjusteringer og krav til utvidelse av utstyr.

• Brand Assurance: Støttet av 18 års spesialisert produksjonsekspertise fra Qingdao Fenghua, tilbyr vi omfattende ettersalgsservice og teknisk støtte.

FAQ

1.Hva er en vertikal sandwichbusway?

En vertikal sandwichbusway er et kompakt, høystrøms distribusjonssystem med stablede kobberledere, designet for sikker og effektiv vertikal kraftoverføring i høyhus og industriverksteder.

2.Hva er strøm- og spenningsverdiene?

Fenghua Electric vertikale bussveier er klassifisert 250A–6300A og ≤690VAC, egnet for ulike lavspente høystrømsdistribusjonsapplikasjoner.

3. Hvilke materialer brukes til lederne?

T2 elektrolytisk kobber med høy renhet brukes, noe som sikrer lavt tap, høy ledningsevne og langsiktig pålitelighet.

4.Hvilke beskyttelsesnivåer er tilgjengelige?

Beskyttelse varierer fra IP54 til IP68, avhengig av modell, noe som gjør den egnet for innendørs, utendørs og tøffe miljøer.

5.Kan bussveien brukes i brannutsatte områder?

Ja, den brannsikre modellen har isolasjon opp til 180°C og kortslutningsutholdenhet designet for sikker drift under brannforhold.

6.Hvor høyt kan det installeres vertikalt?

Vertikal installasjon kan nå opptil 200 meter, avhengig av busbanetype og belastningskrav.

7. Er installasjonen enkel?

Ja, den modulære designen og den kompakte strukturen tillater rask og praktisk installasjon, noe som reduserer arbeids- og prosjekttid.

8.Hvor er det ofte brukt?

Ideell for høyhussjakter, industriverksteder, fabrikker, datasentre og andre vertikale distribusjonsscenarier med høy strøm.
