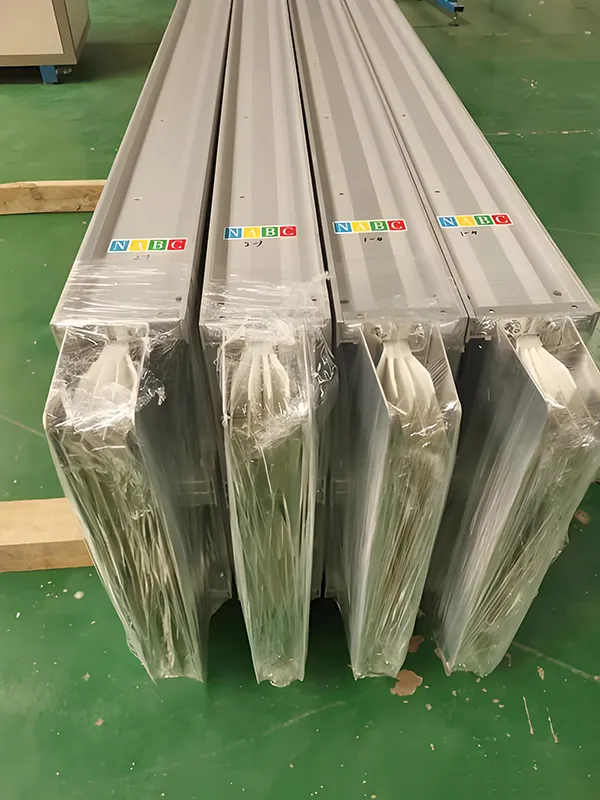

Lavspent Sandwich Busway

På grunn av sin kompakte struktur, utmerkede varmespredning og robuste strømbærende kapasitet, har Low Voltage Sandwich Busway dukket opp som hovedvalget i moderne kraftdistribusjonssystemer.

Kjernestruktur og isolasjonskonfigurasjon

• Ledermateriale: Elektrolytisk kobber med høy renhet (renhet ≥ 99,9 %); overflaten kan eventuelt være sølvbelagt eller tinnbelagt for å forbedre ledningsevnen og oksidasjonsmotstanden.

Isolasjonsmaterialer:

•Standardtype: Bruker klasse B-isolasjonsmaterialer eller høyere (temperaturmotstand: 130°C) – som polyesterfilm, glimmertape osv. – for å sikre langsiktig driftssikkerhet.

•Brannsikker type: Bruker et komposittlag av glimmertape og keramifiserende silikongummi, i stand til å opprettholde isolasjonsytelsen selv under høye temperaturer fra 600°C til 1000°C.

•Vanntett/korrosjonsbestandig type: Har innkapsling via klasse H polyester-imid eller epoksyharpiksstøping; isolasjonsklassen når klasse H (180°C), og tilbyr en levetid på over 50 år.

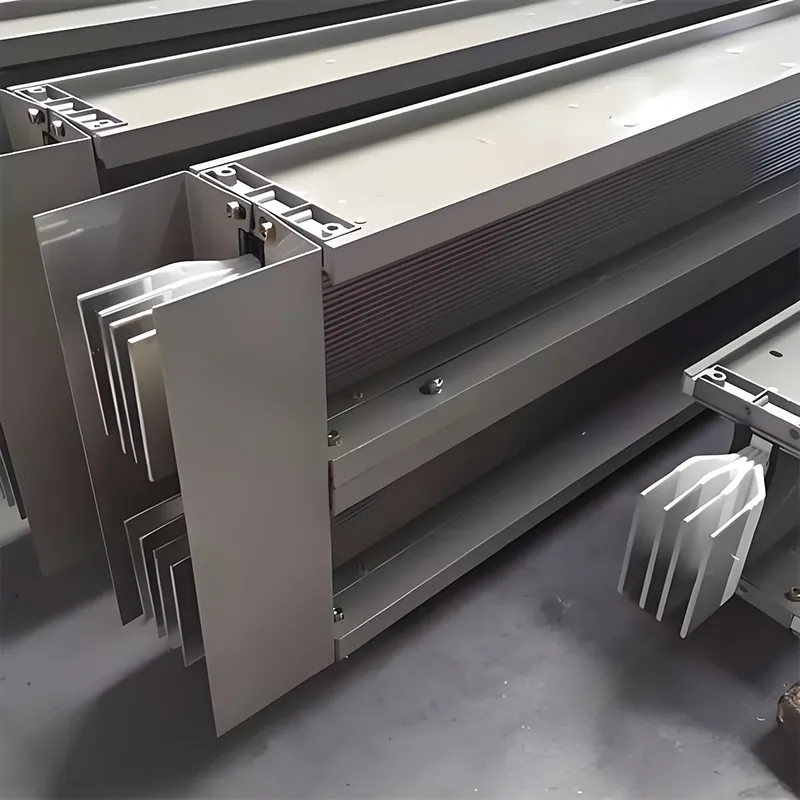

• "Sandwich"-strukturkarakteristikk: Faseledere er tett stablet og komprimert uten luftspalter; Sammenstillingen er fullstendig innkapslet og støpt under trykk, noe som reduserer reaktansen og spenningsfallet betydelig.

Viktige elektriske og sikkerhetsparametere

Temperaturstigning og termisk ytelseskontroll

Temperaturstigningsgrenser (ved en omgivelsestemperatur på 40 °C):

Tilkoblingsterminaler: ≤ 60 K (dvs. maksimalt 100 °C)

Metallkapsling: ≤ 30 K (dvs. maksimalt 70 °C)

Isolasjonsoverflate: ≤ 40 K (dvs. maksimalt 80 °C)

Varmespredningsmekanisme:

Varme generert av lederne ledes gjennom isolasjonslaget til metallkapslingen, hvor den deretter spres via konveksjon og stråling.

Aluminiumslegeringskabinettet har en integrert kjøleribbefinnedesign, som forbedrer varmeavledningseffektiviteten med over 30 %.

Termiske utholdenhetsgrenser:

Standard Type: Langtidsdriftstemperatur ≤ 130°C

Brannsikker type: Kan opprettholde kontinuerlig strømforsyning i over 90 minutter ved 960 °C

Støpeharpikstype: Kan fungere stabilt innenfor et miljøtemperaturområde på -40°C til 130°C

Beskyttelsesklasse (IP-kode) og aktuelle miljøer

Mekaniske og installasjonsegenskaper

Innkapslingsmateriale:

Aluminiumslegering: Lett, korrosjonsbestandig og gir utmerket varmespredning; egnet for bruk som en beskyttende jordleder (PE).

Kaldvalset stål: Høy strukturell styrke; når den er belagt med brannhemmende maling, er den egnet for brannsikre applikasjoner.

Harpiksstøping: Har et ikke-metallisk kabinett og gir omfattende "fire-veis beskyttelse" - vanntetting, korrosjonsbestandighet, eksplosjonsmotstand og støvtetting.

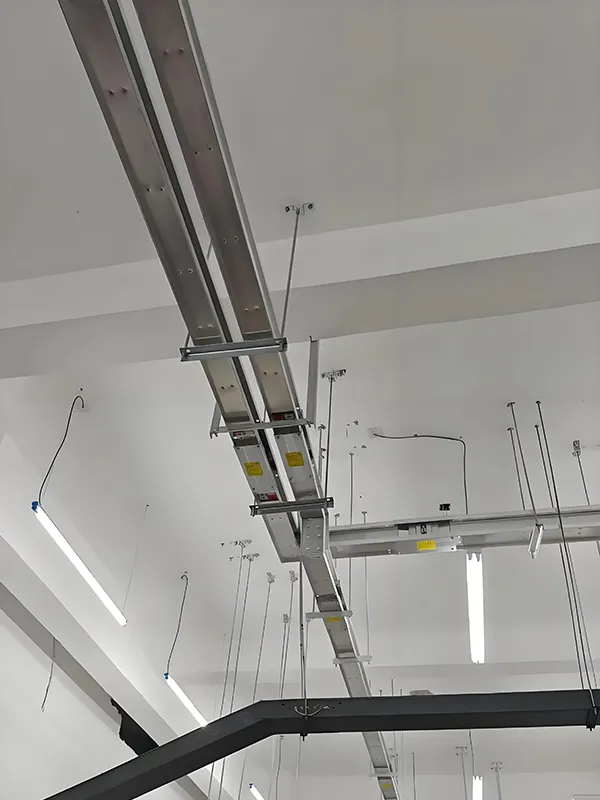

Installasjonsmetode:

Støtter horisontal eller vertikal opphengsmontering, med et justerbart toleranseområde på ±4 mm.

Avstand mellom støtte/henger: ≤3m for rette seksjoner; ≤1,5m for buede seksjoner.

Tilkoblingsteknologi:

Enkeltbolts hurtigkobling: Utstyrt med en dreiemomentkontrollmekanisme for å sikre minimal kontaktmotstand.

Intelligente koblinger: Støtt funksjoner for vedlikeholdsovervåking, og reduserer dermed risikoen for driftssvikt.

Utvidelse av spesialisert teknologi

Brannsikker samleskinnekanal (NH-type)‌

Brannmotstandsvurdering: Valgbare alternativer på 1 time, 1,5 timer, 2 timer eller 3 timer

Termisk isolasjonslag: aluminiumsilikatfiberfilt (temperaturmotstand: 1250°C)

Utvendig belegg: Intumescent brannhemmende maling; øker raskt termisk ledningsevne ved branneksponering for å forsinke varmeoverføring

Vanntett samleskinnekanal (harpiksstøpt type)‌

Beskyttelsesgrad: IP67–IP68

Isolasjonsmateriale: Umettet polyesterharpiks + uorganiske fyllstoffer, integrert støpt

Bruksscenarier: Jernbanetransport, kjemiske anlegg, kystanlegg og andre korrosive eller fuktige miljøer

Intelligent samleskinne Trunking

Integrerer temperaturmåling, strømovervåking og lekkasjealarmmoduler.

Støtter RS485 eller trådløs overføring for integrering i bygningsautomatiseringssystemer.

FAQ

1. Hva er en Low Voltage Sandwich Busway?

En Low Voltage Sandwich Busway er et kompakt strømfordelingssystem som bruker tettstablede ledere med isolasjon mellom fasene, noe som gir høy strømkapasitet, lav impedans og effektiv kraftoverføring for moderne bygninger og industrianlegg.

2. Hva er fordelene med en sandwichbusway sammenlignet med tradisjonelle kabler?

Sammenlignet med tradisjonelle kabler tilbyr et sandwich-busskanalsystem bedre varmeavledning, høyere strømbærende kapasitet, enklere installasjon og fleksibel utvidelse, noe som gjør det ideelt for store kraftdistribusjonsprosjekter.

3. Hvor er Low Voltage Sandwich Busway vanligvis brukt?

Det er mye brukt i datasentre, kommersielle bygninger, fabrikker, flyplasser, kjøpesentre og høyhus hvor pålitelig og effektiv kraftdistribusjon er nødvendig.

4. Hvilke strømverdier er tilgjengelige for bussveisystemer med lav spenning?

De fleste lavspente busway-systemer støtter strømklassifiseringer fra 400A til 6300A, avhengig av prosjektkravene og systemdesign.

5. Kan bussveien tilpasses for spesifikke prosjekter?

Ja. Profesjonelle bussbaneprodusenter og leverandører som Fenghua Electric kan tilby tilpassede bussbaneløsninger basert på gjeldende kapasitet, installasjonsmiljø, beskyttelsesnivå og prosjektoppsett.

6. Er sandwichbusway trygt for industriell kraftdistribusjon?

Ja. Høykvalitets lavspenningsbusskanalsystemer har sterk isolasjon, høye beskyttelsesnivåer og pålitelig kortslutningsmotstand, noe som sikrer sikker og stabil drift.

7. Hvordan velger jeg en pålitelig bussbaneprodusent eller leverandør?

Du bør evaluere bussbaneprodusentens produksjonserfaring, sertifiseringer, prosjekttilfeller, tilpasningsevne og teknisk støtte før du kjøper.

8. Hvordan kan jeg få et tilbud på Low Voltage Sandwich Busway?

For å få en nøyaktig lavspentbusbanepris, må du vanligvis oppgi detaljer som strømstyrke, bussbanelengde, installasjonstype og prosjekttegninger til leverandøren.
