Kjennetegn på kompakte busdukter

Kompakt samleskinnekanaler en kjernekomponent i lavspente kraftdistribusjonssystemer som brukes til å overføre høye strømmer. Dens definerende egenskaper inkluderer en kompakt struktur, effektiv varmeavledning, høy grad av beskyttelse og høy strømføringsevne. Den er utbredt i scenarier der plassen er begrenset, høye strømmer er involvert og høye beskyttelsesnivåer er påkrevd – noe som skiller den betydelig fra luftisolerte samleskinnekanalsystemer. Følgende er en detaljert oversikt over funksjonene, kategorisert i kjernefordeler, nøkkelegenskaper, gjeldende scenarier og begrensninger:

Kjernestruktur og ytelsesegenskaper

Kompakt design for plassbesparende: Lederne og isolasjonslagene passer tett sammen uten overflødige luftspalter; følgelig er det totale volumet og vekten betydelig lavere enn for luftisolerte samleskinnekanaler. I miljøer med begrenset plass – for eksempel høyhus, datasentre og verksteder tettpakket med utstyr – reduserer denne designen drastisk det romlige fotavtrykket som kreves for installasjon, og representerer en av de mest fremtredende fordelene med kompakt samleskinnekanal.

Høy strømbærende kapasitet og lavt tap: Lederne er plassert i umiddelbar nærhet, noe som resulterer i korte varmespredningsveier. Kombinert med den termiske ledningsevnen og varmeavledende egenskapene til metallhuset, viser systemet lavere temperaturøkning. Dette gjør at den kan bære høyere nominelle strømmer innenfor samme fysiske volum (når opp til 6300A og mer). Videre er spenningsfallet minimalt, og tapene for overføring av elektrisk energi er lavere enn for tradisjonelle kabler og luftisolerte samleskinnekanaler, noe som resulterer i høyere kraftfordelingseffektivitet.

Høy beskyttelsesgrad for komplekse miljøer: Ved å bruke en helt lukket struktur med integrert design for isolasjonen og foringsrøret, oppnår systemet typisk en inntrengningsbeskyttelse (IP) på IP54 eller IP66, med visse modeller som når IP68. Den er i stand til å motstå industrielle miljøer preget av fuktighet, støv og milde etsende gasser; den kan også brukes utendørs (som krever spesifikke beskyttelsestiltak), og tilbyr et bruksområde som er langt bredere enn luftisolert samleskinnekanal.

Overlegen elektrisk og mekanisk ytelse:

Elektrisk stabilitet: Lederne er sikkert forankret, og demonstrerer sterk kortslutningsmotstandsevne samt utmerket dynamisk og termisk stabilitet, noe som gjør at systemet tåler sjokket fra høystrømskortslutningsfeil.

Mekanisk styrke: Metallhuset har en integrert, støpt design i ett stykke som gir høy motstand mot slag og vibrasjoner, noe som gjør den egnet for installasjon i vibrasjonsutsatte miljøer som industrianlegg og store utstyrsrom.

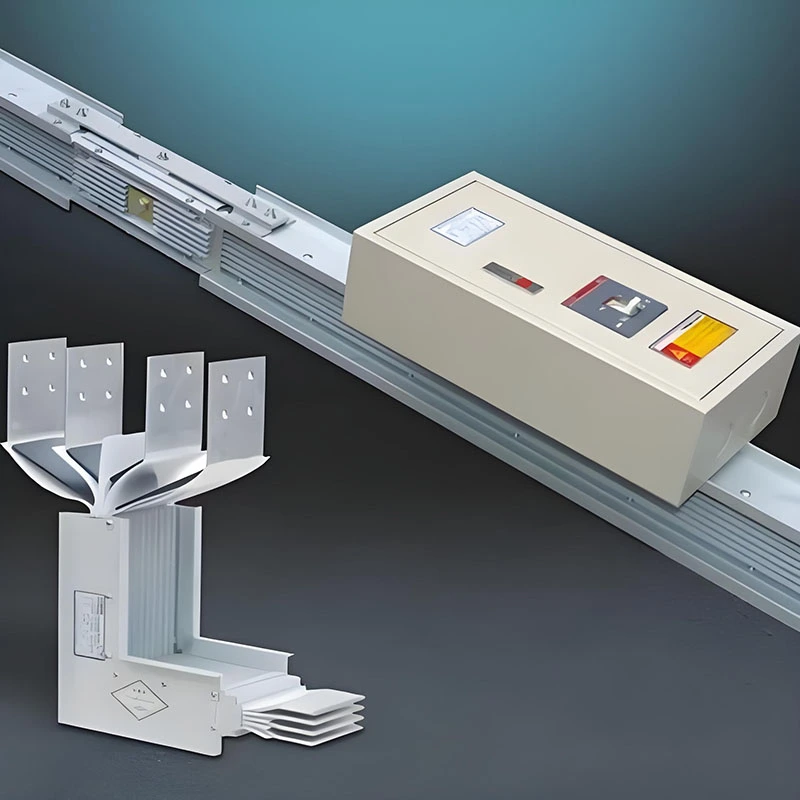

Fleksibel tapping og praktisk installasjon: Systemet støtter plassering av uttakspunkter på et hvilket som helst ønsket sted langs samleskinnen, noe som muliggjør rask tilførsel av strøm til laster via plug-in uttaksenheter. Denne tilpasningsevnen oppfyller kravene til lastjusteringer og kapasitetsutvidelsesprosjekter. Videre letter den modulære tilnærmingen til produksjon og installasjon rask konstruksjon, mens påfølgende vedlikehold og utskifting av komponenter fortsatt er relativt praktisk. II. Materiale og prosessegenskaper

Spesialiserte isolasjonsmaterialer

Kjerneisolasjonslaget bruker vanligvis høytemperaturbestandige, flammehemmende isolasjonsfilmer eller pulverlakkeringsmaterialer. Disse materialene tilbyr stabil isolasjonsytelse samt utmerkede flammehemmende og antialdringsegenskaper, og oppfyller fullt ut sikkerhetsstandardene for lavspente kraftdistribusjonssystemer.

Høykvalitets ledervalg

Kobber eller aluminium samleskinner brukes vanligvis som de primære ledende elementene. Overflatene deres gjennomgår anti-korrosjonsbehandlinger – for eksempel tinnbelegg – for å minimere kontaktmotstanden og øke både ledende effektivitet og levetid.

Gjeldende scenarier og begrensninger

Gjeldende scenarier

Hovedfordelingsstammer og strømforsyningssystemer på gulvnivå i høyhus;

Steder med begrenset plass og strenge krav til beskyttelsesvurderinger, for eksempel datasentre, utstyrsrom, store kjøpesentre og sykehus;

Strømforsyningssystemer for utstyr som opererer under høye strømbelastninger eller i komplekse miljøer, som industrianlegg, metallurgiske anlegg og kjemiske anlegg;

Kraftdistribusjonssystemer underlagt strenge plassbegrensninger for installasjon, eller de som krever hyppig kapasitetsutvidelse og modifikasjon.
