Copper Conductor Sandwich Busway

Copper Conductor Sandwich Busway er en svært effektiv kraftoverføringsløsning spesielt utviklet for moderne kraftdistribusjonssystemer. Ved å bruke elektrolytiske kobberledere med høy renhet og en "sandwich"-struktur med tett stablede faseledere, integrerer den sømløst ledere, isolasjonsmaterialer og metallkapsling. Denne designen tilbyr en rekke fordeler, inkludert høy strømbærende kapasitet, lavt strømtap og installasjonsfleksibilitet. Produktet er allment anvendbart i scenarier med høystrøms kraftdistribusjon - som industrianlegg, høyhus, datasentre og jernbanetransportsystemer - og gir stabil og pålitelig kraftoverføringssikkerhet for et mangfold av elektriske applikasjoner.

Tekniske parametere

Kjerne tekniske fordeler

(I) Kobberledere med høy renhet: Lavere tap, større energieffektivitet

Systemet bruker T2-klasse elektrolytisk kobber med en renhet på ≥99,95 % som ledermateriale. Ved 20°C er resistiviteten ≤0,01724 Ω·mm²/m, og ledningsevnen overstiger 98%. Sammenlignet med standard kobbermaterialer resulterer dette i en reduksjon på ca. 5 % til 8 % i ledningstap. Lederflatene kan bli tinnbelagt eller sølvbelagt på forespørsel; dette forbedrer motstanden mot oksidasjon og korrosjon betydelig, reduserer kontaktmotstanden, sikrer langsiktig stabilitet av koblingspunktene og forlenger effektivt produktets levetid.

(II) "Sandwich" kompakt struktur: et dobbelt gjennombrudd i romutnyttelse og energieffektivitet

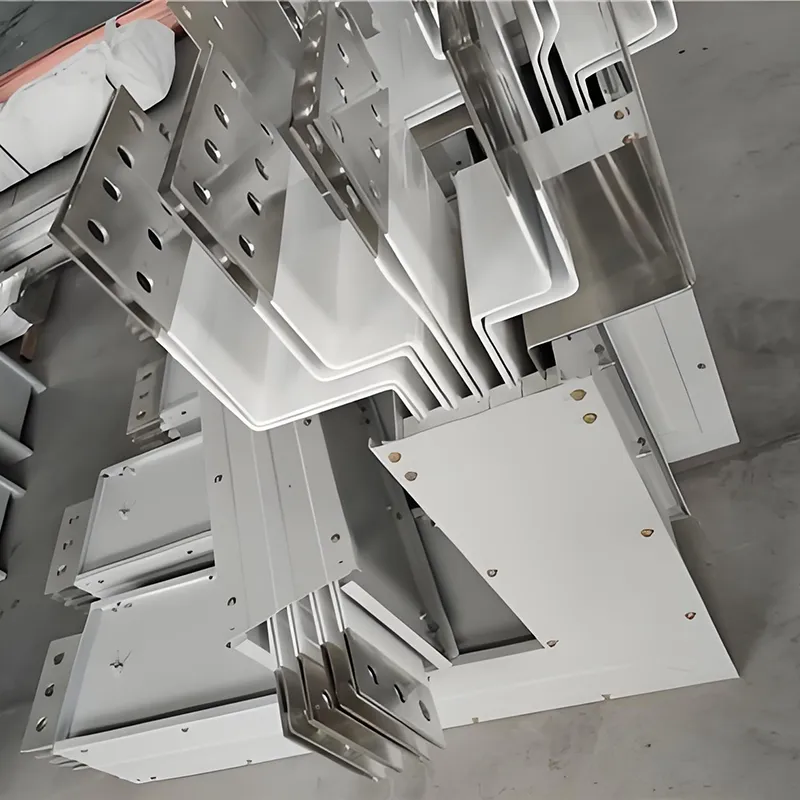

De trefasede lederne er direkte bundet med tynt-lags isolasjonsmaterialer og tett stablet uten luftspalter, og komprimerer dermed den elektriske klaringen til kun 6–10 mm. Denne designen øker kraftoverføringstettheten per plassenhet med over 40 % og resulterer i en mer kompakt fysisk profil. Følgelig oppnår den betydelige besparelser i installasjonsplass, noe som gjør den spesielt godt egnet for plassbegrensede miljøer som elektriske stigerør og utstyrstette soner. Videre reduserer denne tett arrangerte strukturen systemreaktansen til bare 40–60 % av den som finnes i tradisjonelle luftisolerte samleskinnekanalsystemer, noe som reduserer spenningsfallet betydelig under høystrømsdriftsforhold og forbedrer den totale kraftoverføringseffektiviteten.

(III) Høyeffektiv varmeavledningsdesign: Lavere temperaturøkning, større stabilitet

Varme generert av lederne ledes raskt gjennom isolasjonslaget til metallkapslingen. Når det kobles sammen med et kabinett av aluminiumslegering med integrerte varmeavledningsfinner, økes overflatearealet til kabinettet med over 30 %, noe som resulterer i en betydelig forbedring i varmeavledningseffektiviteten. Enkelte modeller med høy strømkapasitet har langsgående varmespredningsspor på den indre overflaten av huset; denne utformingen forbedrer den termiske ledningsevnen ytterligere, og sikrer at temperaturstigningen til tilkoblingsklemmene forblir ≤60K og den til metallhuset forblir ≤30K, og opprettholder dermed stabile driftstemperaturer innenfor et trygt område under langtidsdrift.

(IV) Omfattende beskyttelse for alle scenarier - trygt og pålitelig

Grunnleggende beskyttelse: Huset er konstruert av aluminium-magnesiumlegering eller kaldvalset stålplate. Behandlet via anodisering, elektroforese eller elektrostatisk pulverbelegg, viser den utmerket korrosjonsmotstand og mekanisk styrke. Med en inntrengningsbeskyttelse (IP)-klassifisering på IP54 eller høyere, beskytter den effektivt mot støv og vannsprut, noe som gjør den egnet for standardmiljøer som vanlige fabrikkgulv og strømfordelingsrom.

Beskyttelse for spesielle miljøer: Tilpassede vanntette (innkapslede) modeller er tilgjengelige. Disse enhetene har en fullstendig forseglet, integrert innkapsling med umettet polyesterharpiks kombinert med uorganiske fyllstoffer, og oppnår en IP-klassifisering på IP67–IP68. De er i stand til stabil drift i utendørsmiljøer, undervannsmiljøer og atmosfærer som inneholder etsende gasser, og kan skilte med en isolasjonsaldringslevetid på over 50 år.

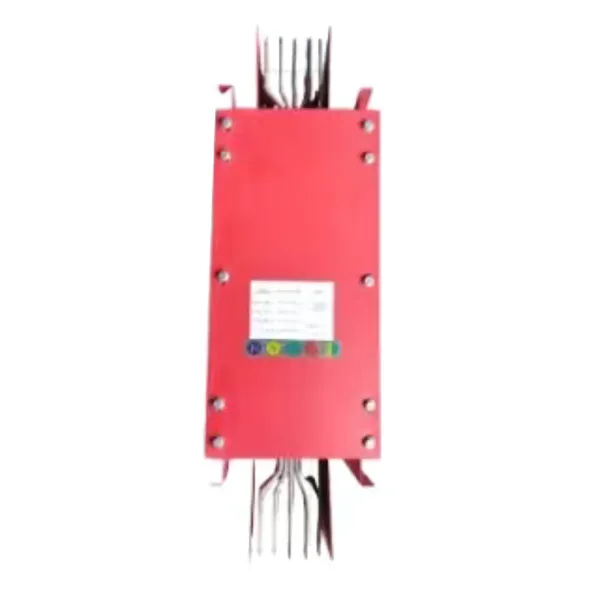

Brannbestandig beskyttelse: Brannbestandige modeller bruker et komposittisolasjonslag bestående av glimmertape og keramifiserende silikongummi. Huset er belagt med en brennende (brannutvidende) brannsikker maling; selv når den utsettes for ekstreme temperaturer på 960°C, kan enheten opprettholde strømforsyningen i 1 til 3 timer, noe som gir kontinuerlig strømsikring for brannsikkerhetskretser. Disse produktene overholder nasjonale standarder som GB/T 9978.1-2008.

(V) Modulær installasjon - Fleksibel og praktisk utvidelse

Systemet har en standardisert modulær design, og muliggjør rask tilkobling på stedet ved hjelp av en enkelt bolt. Hver tilkobling er utstyrt med en dreiemomentkontrollmekanisme for å sikre minimal kontaktmotstand. Koblingene støtter en justeringstoleranse på ±4 mm, som effektivt kompenserer for installasjonsfeil. Plug-in-enheter kan plasseres når som helst langs bussbanen og støtter hot-plugging (strømførende innsetting/fjerning) - med jordforbindelsen koblet inn først og frakoblet sist - vurdert for minimum 200 plug-in-sykluser. Denne fleksibiliteten gjør at systemet enkelt kan tilpasse seg produksjonslinjerekonfigurasjoner og krav til utstyrsutvidelse, og dermed redusere konstruksjonens ledetider og vedlikeholdskostnader.

Produktvalgsguide

Applikasjonsscenarier

(I) Industriell produksjonssektor

Egnet for tunge verksteder involvert i bilproduksjon, mekanisk prosessering, elektronisk montering og lignende felt, og gir en stabil ryggradsstrømforsyning for storskala maskineri og automatiserte produksjonslinjer. Dens lavimpedansegenskaper reduserer effektivt spenningsfall forårsaket av strømsvingninger, mens dens modulære design letter hyppige produksjonslinjejusteringer og utvidelse av utstyr, og oppfyller dermed de fleksible kravene til industriell produksjon.

(II) Høyhus og kommersielle komplekser

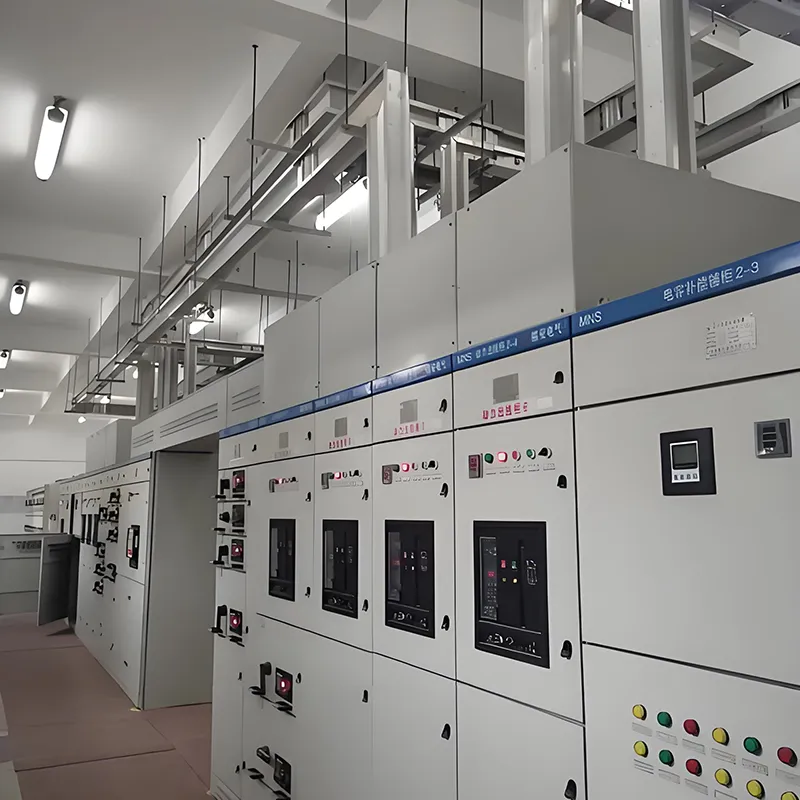

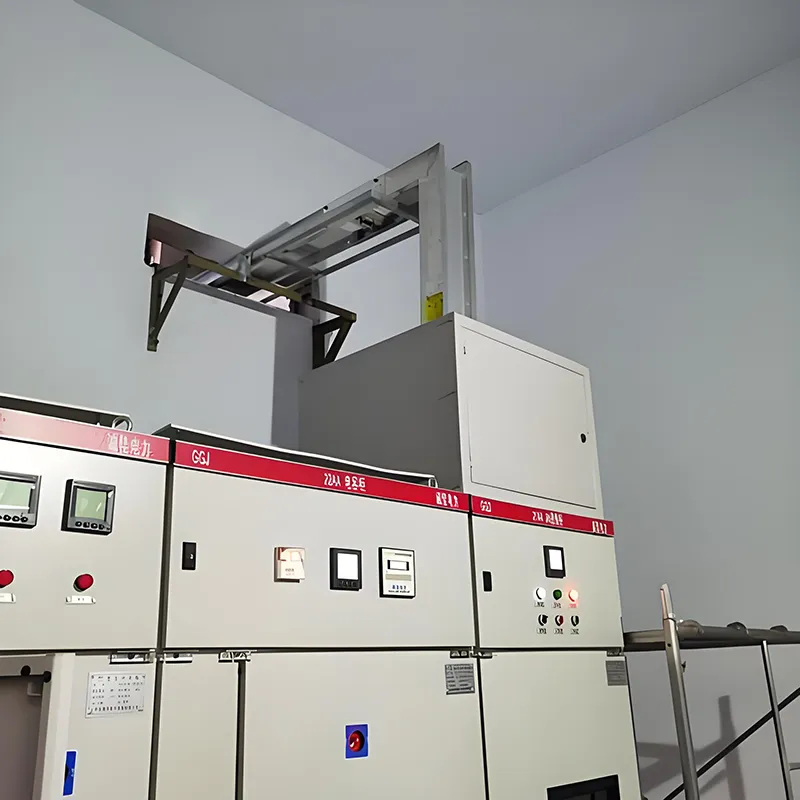

Disse systemene, installert vertikalt i elektriske stigerør, fungerer som de primære kraftfordelingslinjene for hver etasje - en løsning som brukes av over 90 % av høyhusene. I kommersielle komplekser muliggjør de langdistanse, høystrøms kraftdistribusjon, og tilfredsstiller de ulike kravene til elektrisk belastning på ulike arenaer som kjøpesentre, hoteller og kontorbygg; i tillegg tilbyr de praktiske uttakspunkter for strømfordeling, noe som forenkler fremtidig vedlikehold og systemmodifikasjoner.

(III) Datasentre og helseinstitusjoner

Disse systemene gir kontinuerlig og pålitelig strømforsikring for virksomhetskritiske belastninger - som datasenterservere og medisinsk utstyr - som krever eksepsjonell pålitelighet. Enkelte intelligente produktmodeller har integrerte temperatursensor- og strømovervåkingsmoduler; støtter RS485 eller trådløse overføringsprotokoller, de muliggjør ekstern drift og vedlikehold samt funksjoner for forhåndsvarsling, og sikrer dermed uavbrutt strømforsyningskontinuitet.

(IV) Spesielle miljøinnstillinger

Vanntette støpeharpiksprodukter er ideelt egnet for fuktige og korrosive miljøer - som underjordiske verktøytunneler, vannbehandlingsanlegg og kystanlegg. Brannsikre produkter er omvendt designet for bruk i brannsikkerhetskretser og nødstrømsystemer; i tilfelle brann opprettholder de strømforsyningskontinuitet, og får dermed kritisk tid for personellevakuering og berging av utstyr.

FAQ

Q1: Hva er en Copper Conductor Sandwich Busway?

A: Det er et distribusjonssystem med lav spenning, middels til høy belastning med tette T2 kobberledere (≥99,9%) for stabil strøm, lavt tap og pålitelig drift.

Q2: Hva er nøkkelspesifikasjonene?

A: Klassifisert 1000A, egnet for ≤1000V-systemer. Kobber er tinnbelagt for lav kontaktmotstand og anti-korrosjon. IP54+ beskyttelse, i samsvar med GB 7251 og IEC 61439.

Q3: Hvor er det ofte brukt?

A: Ideell for høyhus, industrianlegg, kommersielle sentre, datasentre og andre lavspente kraftdistribusjonsapplikasjoner.

Q4: Hva er de viktigste fordelene?

A: Høy strømkapasitet, lavt energitap, utmerket varmespredning, kompakt design og enkel installasjon og utvidelse.

Q5: Er det trygt og pålitelig?

A: Ja. Den tette strukturen og kobberet av høy kvalitet sikrer pålitelig drift, og alle produktene er CCC-sertifisert for sikkerhet.

Q6: Kan jeg tilpasse bussveien?

A: Fenghua Electric tilbyr fleksible løsninger for ulike oppsett, lengder og kapasiteter. Kontakt oss for tilpassede bestillinger eller konsultasjon.

Q7: Hvordan er det sammenlignet med tradisjonelle bussveier eller kabler?

A: Det reduserer energitapet, forbedrer varmespredningen og sparer plass, noe som gjør det mer effektivt og pålitelig enn konvensjonell kabling.

Q8: Hvordan kan jeg kjøpe eller spørre?

A: Kontakt Fenghua Electric for å be om et tilbud, legge inn en bestilling eller diskutere prosjektkrav. Vi gir profesjonell støtte for alle henvendelser.
